Planetaarne poleerimismasin

Dongguan Xindingsheng Intelligent Grinding Technology Co., Ltd. on Hiinas üks juhtivaid planetaarsete poleerimismasinate tootjaid ja tarnijaid, mida iseloomustavad kvaliteetsed tooted ja hea hind. Võite olla kindel, et meie tehasest müüme hulgi kohandatud planetaarset poleerimismasinat. Hinnapakkumise saamiseks võtke meiega kohe ühendust.

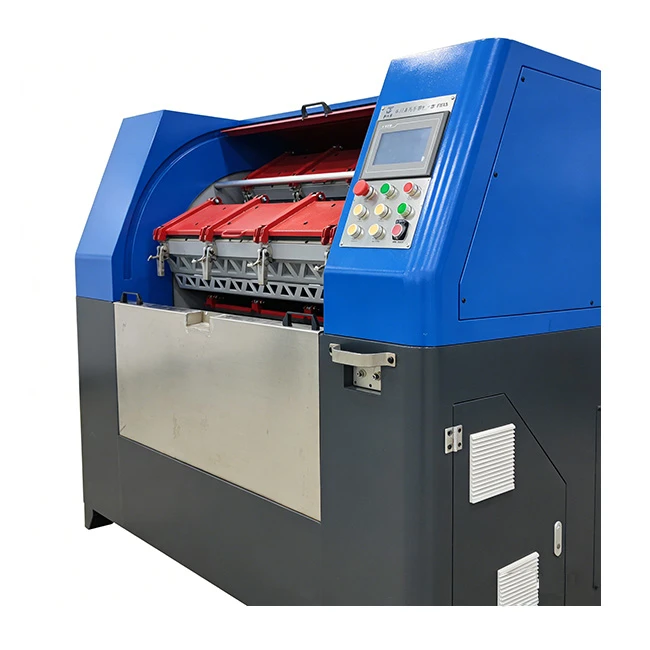

See seade on põhiline kõrge{0}}tõhususega tsentrifugaaltünnide viimistlusmasin, millel on atraktiivne välimus, kompaktne struktuur, lihtne töö ja lai kiiruse reguleerimisvahemik. See töötab stabiilselt ja madala müratasemega ning selle lihvimistõhusus on 50% kõrgem kui traditsioonilistel seadmetel.

Jõuülekandesüsteem on varustatud nelja viisnurkse tünni komplektiga. Kui mootor paneb suure pöördaluse pöörlema, pöörlevad silindrid käigukasti toimel vastupidises suunas. Toorikud ja abrasiivid tekitavad kahekordse tsentrifugaaljõu mõjul tugevat hõõrdumist, mis viib tõhusalt ja ühtlaselt lõpule sellised protsessid nagu faasimine, jäme eemaldamine ja poleerimine.

Tünni korpus on valmistatud terasplaadist, millel on vahetatav polüuretaanist sisevooder, mis on kulumiskindel,{0}} vastupidav ja madala asenduskuluga. tünni pöörlemine võtab vastu pika kasutuseaga MC nailonist käigukasti, mis sobib tavapäraste metallosade viimistlemiseks.

Tünnil on täielikult suletud disain ja see toetab kohandatud jaotatud sisevooderdusi, millel on-kokkupõrkevastane funktsioon, mistõttu on see eriti sobilik väikeste-partiide, mitme{2}}sordi, üliõhukeste ja ülipeente osade töötlemiseks. See suudab töödelda täppiskomponente, mida ei saa käsitseda vibro- või voolu-{6}}tüüpi viimistlusmasinatega, ühtlaste lihvimistulemustega ja toorikuid kahjustamata.

(1) Üldine struktuur

• See koosneb viiest põhikomponendist: ülemine kate, alus, pöördaluse komplekt, elektrikilp ja materjali vastuvõtupaak. Modulaarse konstruktsiooni tõttu on seda lihtne lahti võtta ja kokku panna madalate hoolduskuludega.
• Ülemine kate: terasplaadiga keevitatud, selle mõlemas otsas on tuulutusluugid ja ees avatav kaitsev liuguks koos sisseehitatud -reisilülitiga, mis lülitab ukse avamisel automaatselt toite välja, tagades tööohutuse allikast.
• Alus: terasplaadi stantsimiskonstruktsiooni kasutamisel paigaldatakse kanali terasele põhja mootori kinnitusplaat, mis võib liikuda mööda kruvivarda üles ja alla, et mootoririhma pinget hõlpsalt reguleerida; ülemine osa kannab tünni pöördaluse komplekti ja ülemist katet, sisemisele paremale küljele on paigaldatud tünni kallutusmehhanism ning keskel on ettepoole{0}}kallutatud materjali vastuvõtupaak, mille ees on liikuv sisestusplaat, mis võimaldab tõhusat vee-materjali eraldamist (enne tühjendada, seejärel tühjendada).
• Tünni pöördtala koost: sisaldab rihmaratast, suurt pöördlauda, ​​fikseeritud peavõlli, hülsi, nailonist käigukasti tsentrifugaaltünni komplekti ja kallutusmehhanismi. Tünn on varustatud eemaldatava polüuretaanist sisevoodriga, mida saab asendada surveplaadi eemaldamisega; sisemise vooderdise ülemine ava on tasandatud, et tagada hea veekindlus, ja tünni ava klõpsab{1}}kaanel tihedalt ja pärast lukustamist ei leki vett.
• Elektrikapp: valmistatud külm{0}}valtsitud terasplaadist, see on sisseehitatud-struktuur, mis asub aluse alumises paremas servas ning on tolmu- ja veekindel, et kaitsta tõhusalt elektrilisi komponente.

(2) Tööpõhimõte

Mootor paneb suurt pöördlauda pöörlema ​​ja paneb nelja komplekti tünnid pöörlema ​​sünkroonselt ja konstantsel kiirusel tagurpidi käigukasti abil. Pöörlemisel ja pöörlemisel tekitatud kahekordse tsentrifugaaljõu toimel moodustavad tünnides olevad töödeldavad detailid ja abrasiivid suure-tiheduse ja suure-jõu suhtelise hõõrdumise ja lihvimise, asendades traditsioonilise käsitsi poleerimise. See teostab faasimise, jäsemete eemaldamise ja poleerimise integreeritud viimistlustöötlust, millel on kõrge töötlemise ühtlus, ilma töödeldava detaili deformatsiooni ja kriimustusteta.

Varustatud rahvusvaheliselt tuntud sagedusmuunduriga, saab see silindri pöördaluse kiirust meelevaldselt reguleerida, kohandudes paindliku ja sujuva kiiruse reguleerimisega täpselt erinevatest materjalidest toorikute ja spetsifikatsioonide lihvimiskiiruse nõuetega.

Elektriline juhtkarbi paneel on varustatud sörkimise juhtnuppudega, mis võimaldavad suure pöördlaua edasi-suunas liigutamist ja silindri kahepoolset{0}}sörkimist, et reguleerida silindri asendit vastavalt vajadusele. Seda on lihtne kasutada.

Kahesuunaline{0}}sõidulüliti lukustusahel on seatud ohutuse tagamiseks: kui kaitsev liuguks on suletud ja põhimasin töötab, lülituvad pöördaluse sörkimis- ja tünni kallutusmehhanism automaatselt välja ja ei tööta; kaitsva lükandukse avamisel ja põhimasina seiskamisel lülitatakse vastavad mehhanismid sisse jooksmiseks ning töödeldud toorikud ja abrasiivid saab tünnikomplekti kallutades valada materjali vastuvõtupaaki. Selline turvablokeering välistab põhimõtteliselt väärkasutamise ohu.

(1) Paigaldusnõuded
1. Seadmed tuleb paigutada horisontaalsele betoonpõrandale nii, et kõik neli jalga on täielikult polsterdatud, et vältida vibratsiooni ja nihkumist töötamise ajal.
2. Katsetage mootori mähise isolatsioonitakistust 500 V megohmmeetriga, mille takistuse väärtus ei ole väiksem kui 0,38 MΩ. Kui standard ei ole täidetud, tuleb mootor enne sisselülitamist -kuivatada.
3. Ühendage 380 V tööstusliku toiteallikaga, veenduge, et silindri pöördlaud pöörleb kapiukse vaatenurgast pealtvaates päripäeva (pöörlemine edasi) ja ühendage maandusjuhe usaldusväärselt, et saavutada tõhus maanduskaitse.

(2) Regulaarne reguleerimine
1.Pärast seda, kui seade on mõnda aega töötanud, kontrollige mootoririhma tihedust ja reguleerige seda täpselt läbi mootori kinnitusplaadi reguleerimiskruvi, et tagada ülekande tõhusus.
2.Kontrollige korrapäraselt silindri kallutusketi tihedust ja reguleerige ketti, liigutades reduktori kronsteini asendit, et vältida lahtisest ketist tingitud libisemist või liigsest-pingutamisest tingitud kulumist.

(1) Toimingu etapid
1.Reguleerige silinder käigulülitiga sobivasse ettepoole kallutatavasse asendisse (ülemine ava kaldub 15 kraadi ettepoole), vabastage sisemise hülsi mutrivõtmega klõps ja eemaldage tünni kate.
2. Toorikud tuleb eelnevalt rasvatustada. Laadige toorikud ja abrasiivid tünni vahekorras 1:2 laadimismahuga, mis moodustab 70% tünni mahust, lisage sobiv kogus lihvimisainet ja puhast vett (veepind uputab toorikud ja abrasiivid), seejärel kinnitage ja tihendage tünni kate tihedalt.
3.Seadmed tuleb pärast 90-minutilist pidevat jahvatamist välja lülitada ning tünnis olev puhas vesi tuleb tühjendada ja jahutamiseks asendada, et vältida sisemise voodri vananemist ja kõrgest temperatuurist tulenevaid kahjustusi.

(2) Igapäevane hooldus
1. Kui seade on 500 tundi töös olnud, lisage kõikidele laagritele ZL-3 kaltsiumipõhist laagrimääret, et tagada tõrgeteta töö.
2. Kontrollige iga päev mootoririhma ja kallutatava keti pinget ja reguleerige neid õigeaegselt, kui avastatakse kõrvalekaldeid, et vältida ülekande tõrkeid.
3. Silindri lukustusvarda paigaldamisel veenduge, et varda ots oleks enne tihedat vajutamist täielikult lukuavasse sisestatud; kui avastatakse halb tihendus, reguleerige õigeaegselt silindri mõlemas otsas olevaid positsioneerimiskruvisid, et ekstsentriline lukustusvarras tihendab silindri kaant tihedalt ja takistab vee lekkimist.
4. Kui seadme töötamise ajal kostab ebatavalist müra, peatage masin viivitamatult, et kontrollida, kas poldid on lahti või kahjustatud laagrid, ning asendage kahjustatud laagrid õigeaegselt, et vältida suuremaid mehaanilisi kahjustusi.

See sobib tavapäraste metallosade (süsinikteras, roostevaba teras, alumiiniumsulam jne) viimistlemiseks sellistes tööstusharudes nagu riistvara, elektroonika, autoosad ja täppismasinad. See on spetsiaalselt loodud üliõhukeste, ülipeente ja erikujuliste-osade -partiide ja mitmekülgseks töötlemiseks. See võib lõpule viia faasimise, jäme eemaldamise ja pinna poleerimise protsessid ning sellel on eriti märkimisväärne töötlemismõju täppisosadele, mille töötlemistulemused vibreerivate viimistlusmasinatega on halvad.
